Пределы регулирования | 5...40 °С |
Максимальная мощность нагрузки для катег | 3 000 ВА |
Максимальный ток нагрузки для категории | 16 А |
Напряжение питания | 230 В ± 10% |
Масса / габаритные размеры (ш × в × г) | 0,2 кг ±10 % / 75 х 75 х 39 мм |
Датчик температуры | NTC терморезистор 10 кОм при 25 °С (R10) |
Длина соед. кабеля датчика | 3 м |
Макс. длина наращивания датчика | 20 м |
Количество коммутаций под нагрузкой | не менее 50 000 циклов |
Количество коммутаций без нагрузки | не менее 20 000 000 циклов |
Степень защиты по ГОСТ 14254 | IP20 |
Диапазон измеряемых температур | –28...+75 °С |
Сечение проводов для подключения | не более 2,5 мм² |
Гарантийный срок | 5 лет |
Номинальная мощность нагрузки ВА | 14 490 |
Номинальный ток нагрузки | 63 А |
Ограничение мощности (полной) | 0,1–14,4 кВА |
Основной предел тока | 0,5–63 А |
Welrok st atl — цифровой терморегулятор для управления электрическим и водяным теплым полом. Управление водяными теплыми полами осуществляется с помощью нормально закрытого электротермического сервопривода с рабочим напряжением 230 В.
Термостат Welrok st atl поддерживает постоянную заданную температуру в диапазоне от 5 до 40 градусов Цельсия. Измерение температуры обеспечивает выносной датчик, который идет в комплекте с устройством.

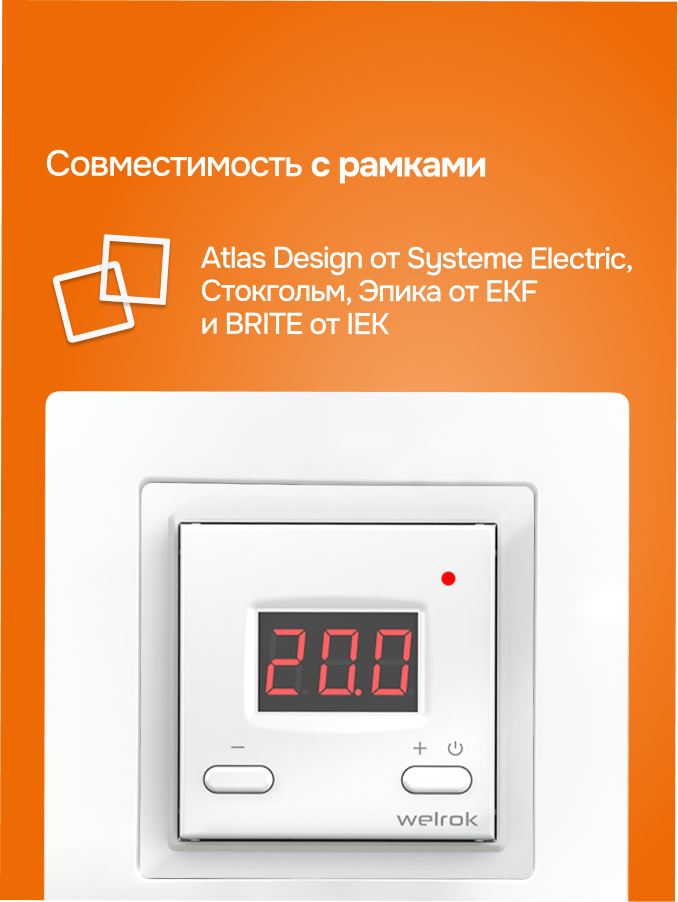

В комплекте адаптеры для рамок Atlas Design от Systeme Electric, BRITE от IEK, Стокгольм, Эпика от EKF.
Комфорт эксплуатации
Настройка температуры и навигация по меню осуществляется двумя кнопками и отображается на цифровом экране. Яркость экрана автоматически снижается до 30% в режиме ожидания для комфортного использования в ночное время и экономии электроэнергии.
Устанавливается в стандартный подрозетник диаметром 60 мм.
Надежность и безопасность

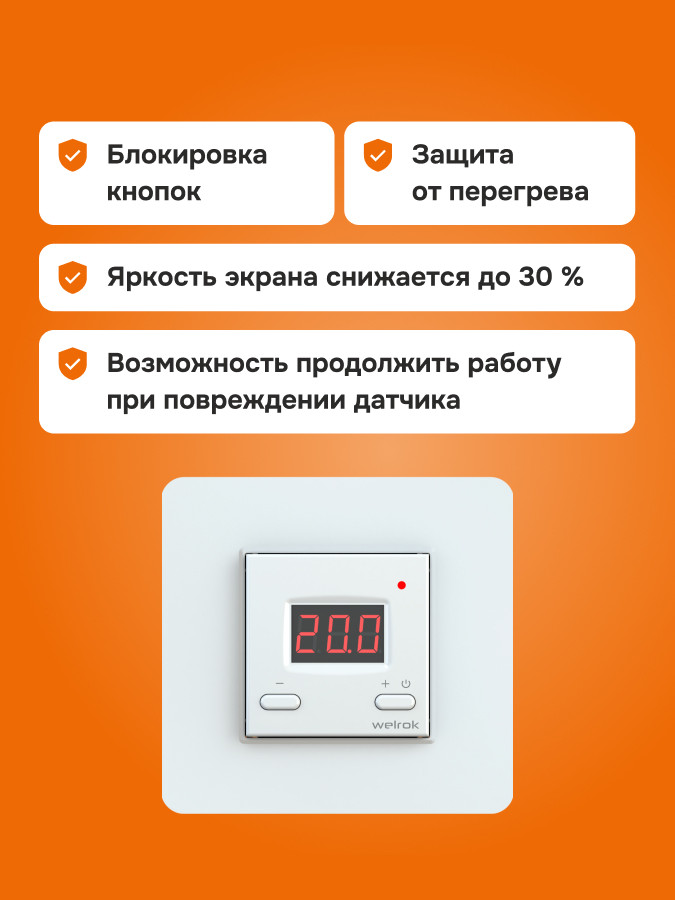

Welrok st обладает функцией блокировки кнопок для безопасности и защитой от перегрева. Если температура внутри корпуса превысит 85 °C, терморегулятор автоматически выключится. При снижении температуры до 80 °C терморегулятор включится автоматически.

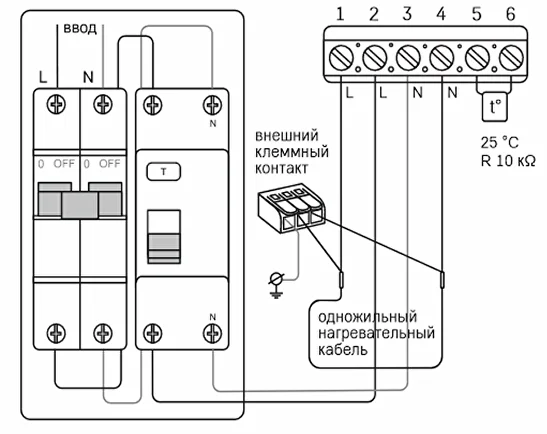

Схема 1. Схема подключения одножильного нагревательного кабеля к терморегулятору

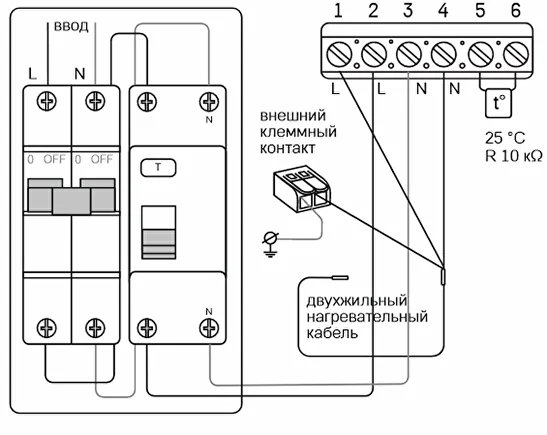

Схема 2. Схема подключения двухжильного нагревательного кабеля к терморегулятору
Пределы регулирования | 5...40 °С |
Максимальная мощность нагрузки для катег | 3 000 ВА |
Максимальный ток нагрузки для категории | 16 А |
Напряжение питания | 230 В ± 10% |
Масса / габаритные размеры (ш × в × г) | 0,2 кг ±10 % / 75 х 75 х 39 мм |
Датчик температуры | NTC терморезистор 10 кОм при 25 °С (R10) |
Длина соед. кабеля датчика | 3 м |
Макс. длина наращивания датчика | 20 м |
Количество коммутаций под нагрузкой | не менее 50 000 циклов |
Количество коммутаций без нагрузки | не менее 20 000 000 циклов |
Степень защиты по ГОСТ 14254 | IP20 |
Диапазон измеряемых температур | –28...+75 °С |
Сечение проводов для подключения | не более 2,5 мм² |
Гарантийный срок | 5 лет |
Номинальная мощность нагрузки ВА | 14 490 |
Номинальный ток нагрузки | 63 А |
Ограничение мощности (полной) | 0,1–14,4 кВА |
Основной предел тока | 0,5–63 А |
